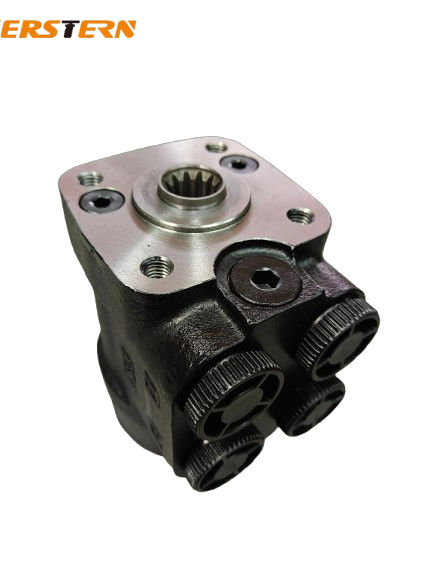

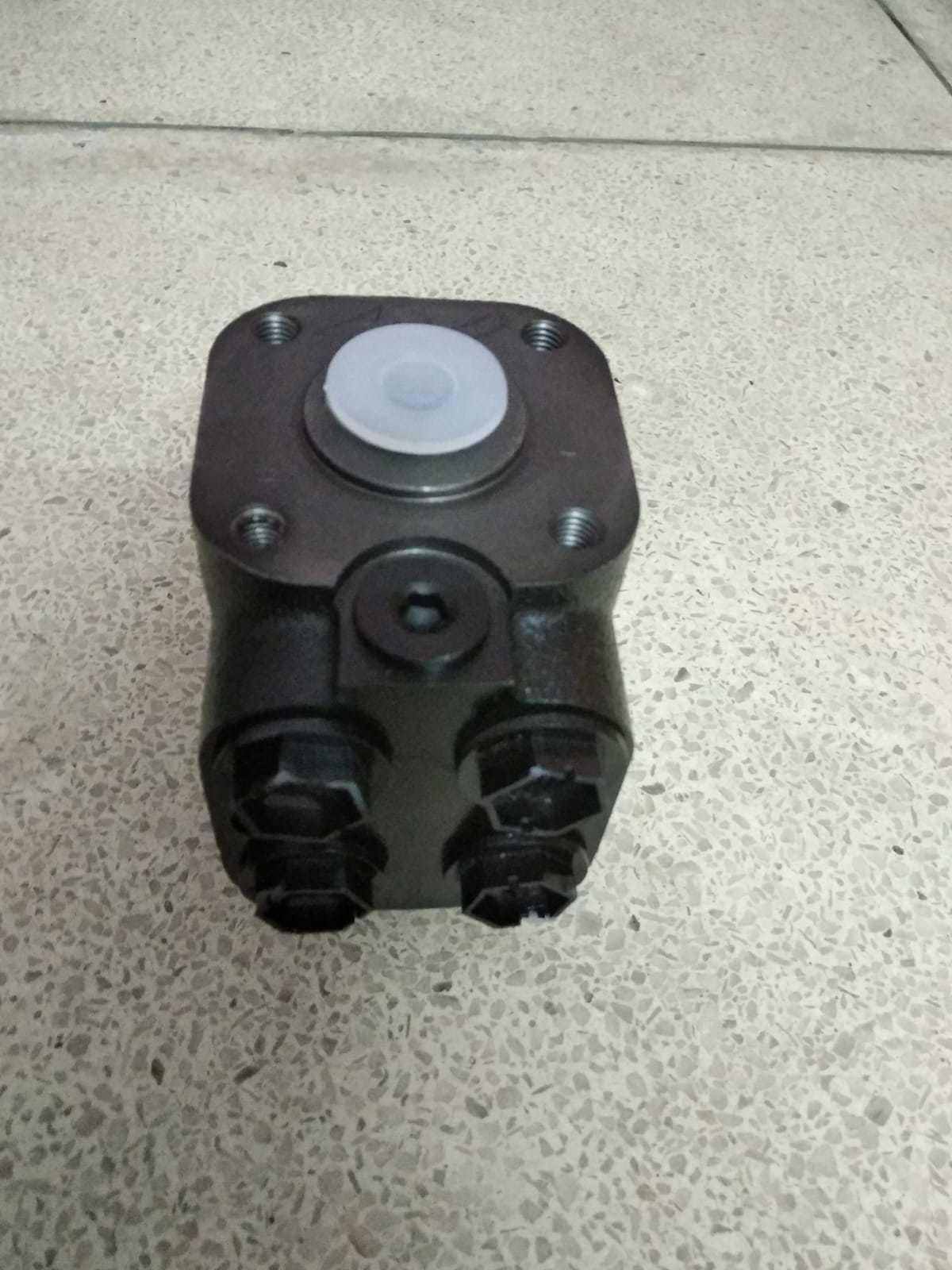

101S وحدة التحكم الهيدروليكية في القيادة لجهاز تحميل الجرار

وصف المنتج:
تُستخدم وحدة التوجيه الهيدروليكي في نظام التوجيه الاستشعاري للحمل. جميع تروس التوجيه الهيدروليكية الكاملة من سلسلة 101S-5 و 101S-5L و 101S-5E في وضع اتصال اللوحة، وتُستخدم بعد اتصال اللوحة مع صمام الأولوية من النوع PVF*.

يوجه ترس التوجيه الهيدروليكي الكامل من سلسلة 101S-5L إشارة الضغط لمنفذ LS في منفذ LL وينقلها
الإشارة إلى نظام التحكم الكهربائي؛ يوجه ترس التوجيه الهيدروليكي الكامل من سلسلة 101S-5E إشارة الضغط لمنفذ الزيت A أو B في منفذ EL، لنقل الإشارة إلى نظام التحكم الكهربائي. تروس التوجيه الهيدروليكية الكاملة من سلسلة 101S-5T و 101S-5TE متصلة بالأنابيب وتُستخدم مع صمامات الأولوية PVL* أو DYXL و YXL. يوجه ترس التوجيه الهيدروليكي الكامل من سلسلة 101S-5TE إشارة الضغط لمنفذ الزيت A أو B في واجهة EL، وينقل الإشارة إلى نظام التحكم الكهربائي.

ترس التوجيه الهيدروليكي الكامل من سلسلة 101-5T متصل بالأنابيب، ويجب استخدامه مع صمامات الأولوية DYXL و YXL بعد توصيل الأنابيب،
ويتم ضبط صمام الأمان الخاص بالنظام على صمام الأولوية. عندما يكون ترس التوجيه الهيدروليكي الكامل من سلسلة 101-5TX في الوضع المحايد، يتم توصيل الغرفتين اليسرى واليمنى بعودة الزيت. يستخدم هذا النوع من تروس التوجيه مع صمامات تضخيم التدفق LFA و LFB.
